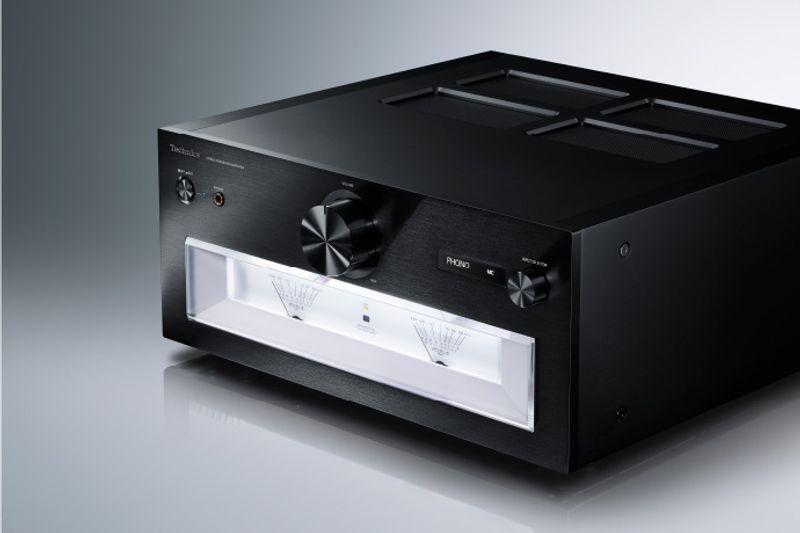

SU-R1000 reference

KAN HØRES I BUTIKK

Storslått energi og dynamisk lyd
En heldigital Technics-forsterker som har utviklet seg og tatt steget opp til nye høyder

JENO-motor

Jitter er en viktig årsak til forvrengning i digitale systemer, og er forårsaket av feil timing i hovedklokkene som brukes i digital-til-analog konvertering. For å eliminere nedbrytning av lyd forårsaket av jitter, har Technics utviklet en original jitterreduksjonskrets, som består av en klokkegenerator i støydannende system som reduserer jitter i lavfrekvensområdet, og en høypresisjons samplingsfrekvensomformer som undertrykker jitter i høyfrekvensområdet. Dermed reduserer det jitter på en ideell måte over hele frekvensområdet. Dette fungerer med original PWM (Pulse Width Modulation) konverteringskrets med høy presisjon, og optimaliserer støyformingshastigheten, graden og omkvantiseringstallet og PWM-gradasjonen for å kunne konvertere signaler med høy oppløsning til PWM uten å forårsake skade i det dynamiske området. Disse teknologiene gjør det mulig for Technics digitale forsterkerdesign å gjengi de naturlige og delikate nyansene i musikken.

ADCT (Active Distortion Cancelling Technology)

Active Distortion Cancelling Technology, som nylig er utviklet av Technics, trekker ut og fjerner forvrengning i kraftutgangstrinnet som genereres av høyttalerens motelektromotoriske kraft og spenningsfall. I Hi-Fi-lydmarkedet, hvor et ubegrenset antall lydsystemer kan konfigureres ved å kombinere forskjellige produkter, må avanserte lydforsterkere drive et mangfold av høyttalere optimalt. Active Distortion Cancelling Technology trekker nøyaktig ut forvrengningen ved å bestemme forskjellen mellom høyttalerterminalutgangen og JENO-utgangen, og deretter korrigere det digitale utgangssignalet, noe som korrigerer det konvensjonelle digitale forsterkersystemet. Dette gir kraftig høyttalerdrivkraft og akustisk energi, samtidig som det gir de overlegne fordelene med en digital forsterker, for eksempel lite støy, presist lydbilde og ekspansivt lydmiljø, uavhengig av typen høyttalere som er tilkoblet.

Sikrer lite støy med stabil strømforsyning

“Avansert hastighet med stille strømforsyning” realiserer stabil strømeffekt med lite støy.

SU-R1000 bruker et strømforsyningssystem som sikrer den stabile forsyningen av spenning og strøm som kreves av den digitale forsterkeren. I et konvensjonelt koblingsstrømforsyningssystem ble ON-tiden for koblingsoperasjonen kontrollert for å stabilisere spenningen, og dette får koblingsfrekvensen til å svinge i henhold til belastningen, noe som resulterer i modulasjonsstøy som påvirker lydkvaliteten. Avansert hastighet med stille strømforsyning har eliminert denne støyen ved å feste svitsjefrekvensen i 400 kHz-båndet. Videre leveres en Super Low Noise-regulator i det senere stadiet. Dette forhindrer redusert regulering som følge av den faste koblingsfrekvensen, og hindrer blanding av støykomponenter i høye frekvenser. Resultatet er en høyresponsiv strømforsyning som sørger for den beste ytelsen fra den digitale forsterkeren.

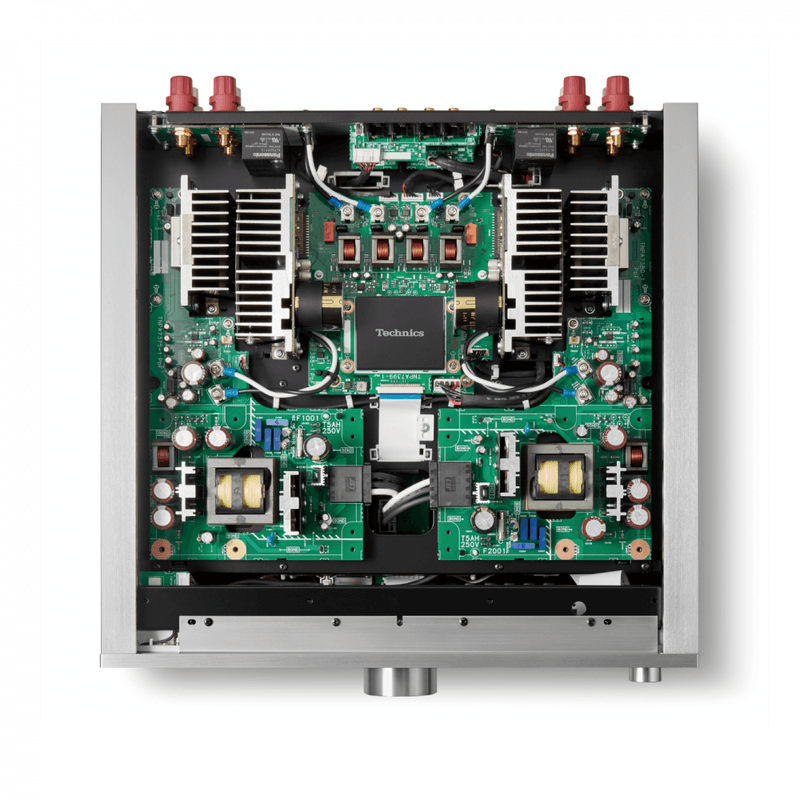

I SU-R1000 har hvert element strømforsyningen består av, blitt grundig studert og revidert for høyere lydkvalitet. I tillegg leveres fire uavhengige strømforsyningsenheter til forskjellige kretsblokker for ytterligere forbedring av lydkvaliteten. Siden SU-R1000 er en integrert forsterker, består de interne kretsene av et forsterketrinn og effektforsterker i en blanding av analoge og digitale kretser. Phono-EQ-seksjonen, som behandler små analoge signaler, er spesielt utsatt for effekten av støy som overføres gjennom strømforsyningslinjen. SU-R1000 bruker separate strømforsyningsenheter for analoge kretser og digitale kretser i forsterkertrinnet. Den bruker også separate strømforsyningsenheter for høyre og venstre kanal i effektforsterkeren som krever stor elektrisk kraft. Med de fire uavhengige strømforsyningsenhetene forhindrer SU-R1000 strømledningsindusert interferens mellom kretsblokkene og realiserer et høyt S/N-forhold og suveren separasjon.

Signalinngangsseksjon optimalt designet for lydgjengivelse med høy renhet. Utviklingsengasjement for å skape førsteklasses lydkvalitet.

Høyverdig digital / analog I/O-krets

Phono-inngangsseksjonen og den analoge inngangsseksjonen har et heldiskret kretsdesign. Technics har realisert et ideelt, symmetrisk kretsoppsett og utført grundig innstilling. De nye kretsene forhindrer interferens mellom høyre og venstre kanal og oppnår utmerket kanalseparasjon. Videre bruker phono-inngangsseksjonen og XLR-inngangsseksjonen en fullstendig balansert overføring for å sikre signaloverføring med høy renhet med minimal støypåvirkning. USB-inngangskretsen i den digitale inngangsseksjonen er utstyrt med en kondensator av rubinglimmer av høy kvalitet, og en kraftbalsam med ikke-magnetiske karbonfilmmotstander som blokkere elektrisk støy, for eksempel fra en PC, og for å minimere effekten av ekstern støy. A/D-omformeren inneholder en høyytelsesbrikke laget av Asahi Kasei Microdevices (AKM) for A-D-konvertering med høy presisjon. Således gjengir SU-R1000 enestående lydkvalitet fra alle analoge eller digitale inngangskilder.

Chassis og design med høy stivhet

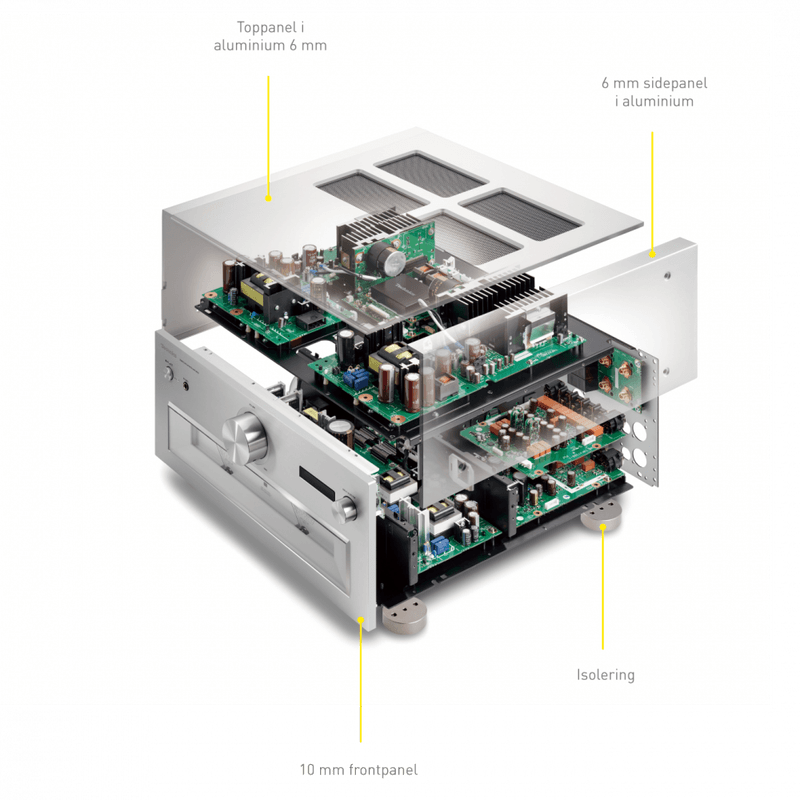

Stivheten til kabinettet er forbedret mye for å undertrykke kabinettets vibrasjoner som også er en kilde til støy. Det indre kabinettet har en dobbel-dekk-atskilt struktur. Forsterkerseksjonen, som består av forsterkningskretsen og dens strømforsyningskrets, er montert på øvre dekk. Forforsterkerdelen, som består av den analoge inngangsseksjonen, inkludert phono-utjevneren, og den digitale inngangsseksjonen samt strømforsyningskretsene for disse kretsene, er montert på det nedre dekket. Ikke bare de øvre og nedre dekkene, men også individuelle kretsblokker er skilt fra hverandre med stålskjermplater. Disse stålskjermplatene fungerer også som forsterkningsplater som styrker stivheten til hele chassiset. På utsiden er frontpanelet 10 mm tykt, mens sidepanelene og toppanelet er laget av 6 mm tykke alumittbehandlede aluminiumplater. De har også forbedret stivhet og vibrasjonsmotstand. Isolatorene som støtter understellet, er laget av støpejern med gode signaldempningsegenskaper. Alt i alt forbedrer de ovenfor nevnte delene og materialene kvaliteten på interne signaler og eliminerer effekten av eksterne vibrasjoner på høyeste nivå.

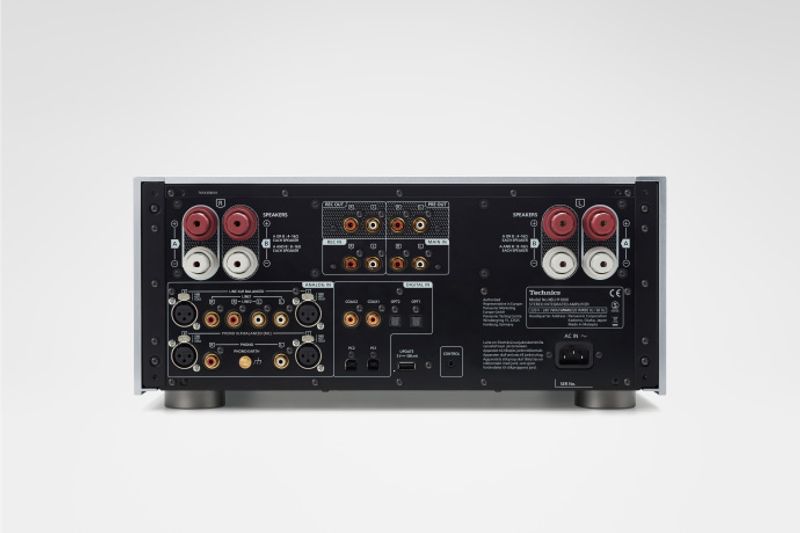

Inngangs- og utgangsterminaler laget av nøye utvalgte høykvalitetsdeler

• Høyttalerterminaler designet for å tillate tilkobling av høyttalerkabler med ekstra stor diameter
• Y-kabelskoklemmer for å sikre pålitelig kabelforbindelse
• Nøytriksproduserte analoge balanseinngangsterminaler og PHONO XLR-inngangsterminaler (eksklusivt for MC)
• Analoge inngangsterminaler med gullbelagte messingdeler

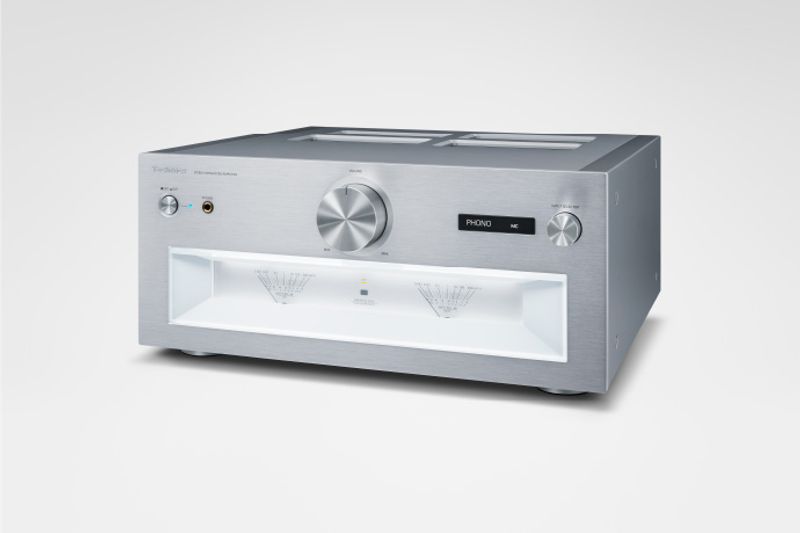

Technics stilfulle design

• Attraktivt frontpanel pyntet med overflatebehandling av høy kvalitet og utstyrt med en ikonisk, stor dobbelnålemåler
• Bryter for volumhjul og velger laget av deler som er maskinert av solide aluminiumsblokker og spinnebehandlet

• Fusjon av analoge teknologier og proprietære digitale teknologier. Technics nye teknologier introduserer gjennombrudd i en verden av analog lyd.

  Intelligent Phono EQ

  Intelligent Phono EQ montert i SU-R1000, bruker lydkvalitetsforbedringsteknologien for DSP som Technics har akkumulert gjennom utviklingen av LAPC, for å oppnå høy lydkvalitet som ikke er mulig med analog Phono-EQ. Denne teknologien består av tre deler: 1. Nøyaktig EQ-kurve, 2. Crosstalk Canceller og 3. Response Optimiser. Disse funksjonene kan slås PÅ/AV for å passe brukerens preferanser.

  Nøyaktig EQ-kurve – Gjort mulig med hybrid analog / digital kretsdesign

  En nøyaktig EQ-kurve oppnås med et hybrid analog-digitalt system. High-gain low-pass filter (LPF) utfører analog behandling, mens høye frekvenser økes etter A/D-konvertering. Bruken av 40-dB LPF (Low-pass filter) i den analoge regionen undertrykker bit-tapet under digital filterbehandling, og høye frekvenser økes med høy nøyaktighet i det digitale området for å oppnå et høyt S/N-forhold.
